前言

在学习屈婉玲、耿素云、张立昂主编的《离散数学(第2版)》时，老师介绍P306页的定理14.9（课本上略去了其证明）时说其和定理14.8的证明很像，但是课上我没有想到到底怎么证，之后在复习时思考了该定理的证明，并且最终写出了证明方法，特此分享出来

（上为课本原文）

证明

目标

我们需要证明的是：对于有向图 D=<V,E>，D是单向连通图 当且仅当 D中存在经过每个顶点至少一次的通路

右推左很显然，我们这里证明左推右，也就是：对于有向图 D=<V,E>，D是单向连通图 可以推得 D中存在经过每个顶点至少一次的通路

在所有证明过程中会自动删去自环和平行边，因为它们显然不影响结论的正确性

符号和名词解释

• DAG：即Directed Acyclic Graph，中文是有向无环图，指一个没有圈的有向图，也就是这里的环实际上指的是圈（事实上百度“有向无圈图”会被定向到“有向无环图”）
• u\to v$：$u$单向可达$v

引理

有下面几条引理，按编号为

1. DAG的子图一定是一个DAG

2. 对于有向图D=<V,E>，若其为DAG，那么对于\forall w\in V，必然可以将除了w剩下的点集V-\{w\}划分成两个部分：U_w和V_w，其中\forall u\in U_w,u\to w、\forall v\in V_w,w\to v，并且不存在任何一个点同时在两个部分中，即\nexists x\in V-\{w\} ,x\in U_w\ \wedge\ x\in V_w

   （可以\exists x\in V,x\notin U_w\ \wedge\ x\notin V_w，也就是这里的划分不是严格的。后面证明的时候不会再提及这一点）

3. 在上述的划分中，\forall u\in U_w,d_{D}^-(u)=d_{D[U_w]}^-(u)，也就是分出来的子图D[U_w]的点入度和D保持一样

4. DAG必然存在入度为0的结点

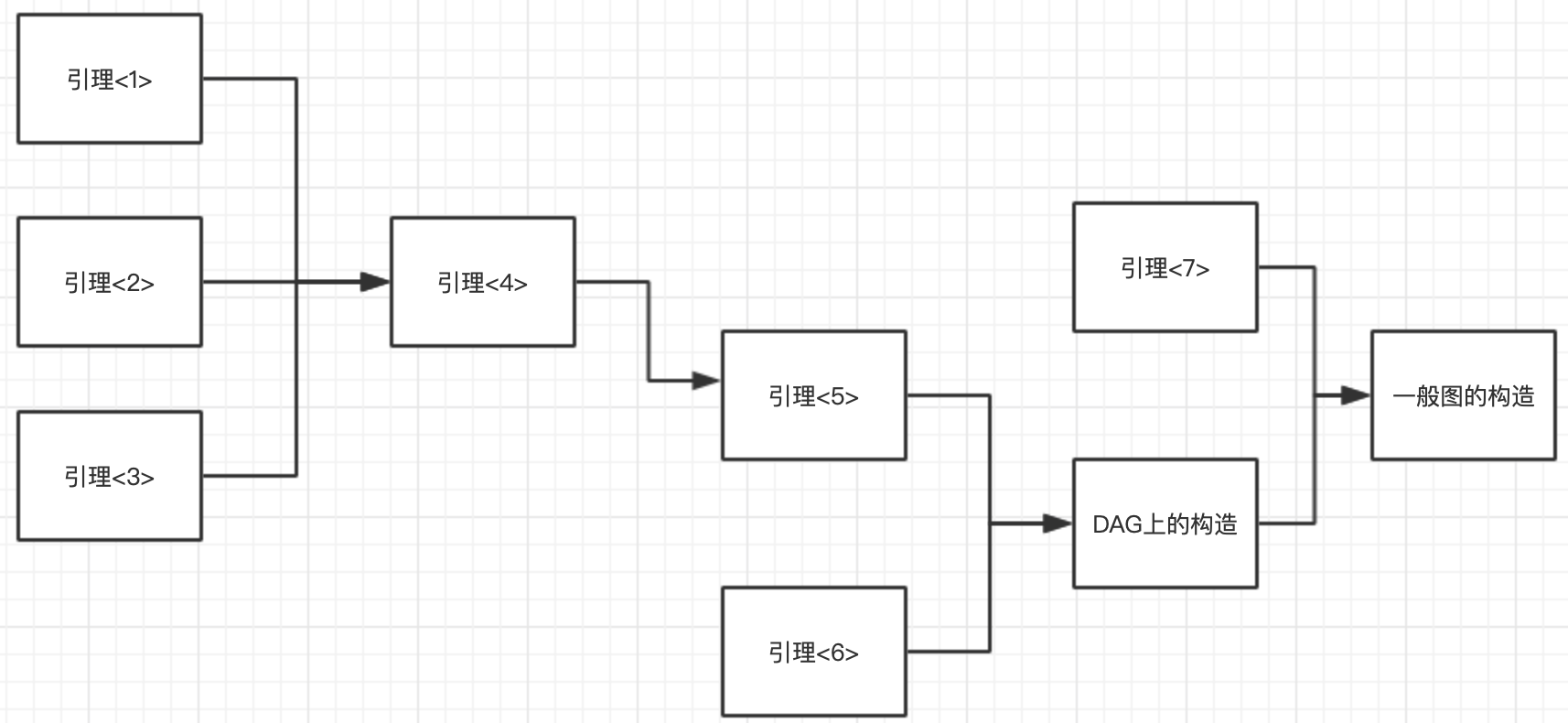

   引理<1><2><3>是为了引理<4>的证明，但是引理<4>本身存在一个不需要前三个引理的证明

5. 单向连通的DAG有且只有一个入度为0的点

6. 对于单向连通的有向图D=<V,E>，去掉一个入度为零的点后，剩余点导出的子图一定也是单向连通的

   符号语言表述：对于单向连通的有向图D_0=<V_0,E_0>，若有w\in V_0\ \wedge\ d_{D_0}^-(w)=0，设V_1=V_0-\{w\}，则D_1=D_0[V_1]必然是单向连通的

7. 对于一张一般的单向连通有向图D=<V,E>

   设V'=V/\leftrightarrow（也就是V'是V关于“相互可达”关系的商集）

   设E'=\{<V_u,V_v>\ |\ V_u\in V'\ \wedge\ V_v\in V'\ \wedge\ (\ \exists u,v(<u,v>\in E\ \wedge\ u\in V_u\ \wedge\ v\in V_v)\ )\}

   则图D'=<V',E'>一定是单向连通的DAG

   （实际上7就是算法竞赛中强连通分量缩点的过程）

引理<1>证明

引理<1>内容：DAG的子图一定是一个DAG

证明：

如果DAG的子图不是DAG，也就是有圈，那么其自身一定也有圈。所以DAG子图一定是DAG

引理<2>证明

引理<2>内容：对于有向图D=<V,E>，若其为DAG，那么对于\forall w\in V，必然可以将除了w剩下的点集V-\{w\}划分成两个部分：U_w和V_w，其中\forall u\in U_w,u\to w、\forall v\in V_w,w\to v，并且不存在任何一个点同时在两个部分中，即\nexists x\in V-\{w\} ,x\in U_w\ \wedge\ x\in V_w

证明：

因为如果存在这么一个x的话，必然有x\to w\ \wedge\ w\to x，即D有圈，产生矛盾

引理<3>证明

引理<3>内容：在引理<2>的划分中，\forall u\in U_w,d_{D}^-(u)=d_{D[U_w]}^-(u)，也就是分出来的子图D[U_w]的点入度和D保持一样

证明：

这里复述一下引理<2>：对于有向图D=<V,E>，若其为DAG，那么对于\forall w\in V，必然可以将除了w剩下的点集V-\{w\}划分成两个部分：U_w和V_w，其中\forall u\in U_w,u\to w、\forall v\in V_w,w\to v，并且不存在任何一个点同时在两个部分中，即\nexists x\in V-\{w\} ,x\in U_w\ \wedge\ x\in V_w。

我们再定义V_r=V-U_w-V_w，也就是V_r中的点\forall v_r既不满足v_r\to w也不满足w\to v_r

假设u\in U_w的d_{D[U_w]}^{-}(u)\neq d_{D}^-(u)

首先显然不可能出现子图某个结点的入度大于母图的，也就是不可能d_{D[U_w]}^{-}(u)>d_{D}^-(u)，所以我们的假设可以变成d_{D[U_w]}^{-}(u)<d_{D}^-(u)

如果发生了d_{D[U_w]}^{-}(u)<d_{D}^{-}(u)，必然发生下面三种情况中的至少一种，但是这三种情况都会导致矛盾：

1. \exists v\in V_w,<v,u>\in E

   这时必有u\to w，w\to v，v\to u，也就是产生了圈，与D是DAG矛盾

2. <w,u>\in E

   同样，这时必有u\to w，w\to u，也就是产生了圈，与D是DAG矛盾

3. \exists v_r\in V_r,<v_r,u>\in E

   因为u\to w，而v_r\to u，所以应该有v_r\to w，但是这与v_r\notin U_w矛盾

所以假设错误，因此引理<3>得证

引理<4>证明

引理<4>内容：DAG必然存在入度为0的结点

证明：

设D_0=<V,E>是一张DAG，我们一定可以逐次求D_k中某一点w的U_w，然后令D_{k+1}=D_{k}[U_w]，由引理<1>可知D_{k+1}一定是DAG。很容易看出来|V(D_{k+1})|<|V(D_{k})|，也就是这个图是不断缩小的，所以一定存在某一次D_k导出的D_{k+1}=U_w=\varnothing，也就是没有任何一个点可达w，也就是d_{D_{k}}^{-}(w)=0

根据引理<3>，可以得到d_{D_{0}}^-(w)=d_{D_{1}}^-(w)=\cdots=d_{D_{k}}^-(w)=0，也就是D_0这个DAG存在入度为0的点

另一种证明，来自CSDN一个12年的帖子：

证明DAG必然存在入度为0的点等同于证明DAG必然存在出度为0的点

假如图中不存在出度为0的点，则所有点均有边指向另一点，设总点数为N，从任意一点沿任意一条边前往下一点N次，则总路径为N边N+1点，N+1点中必有两点为同一点，则这两点之间的N条边构成1环，则此图为有环图

使用的是鸽巢原理。。。妙啊

引理<5>证明

引理<5>内容：单向连通的DAG有且只有一个入度为0的点

证明：

首先由引理<4>知一定有入度为0的点

假设有两个入度为0的点u,v，由于D单向可达，故不妨让u\to v，那么存在通路\Gamma =uw_1\cdots w_kv，也就是有边<w_k,v>，这与v入度为0矛盾。所以只有一个入度为0的点

引理<6>证明

引理<6>内容：对于单向连通的有向图D=<V,E>，去掉一个入度为零的点后，剩余点导出的子图一定也是单向连通的

符号语言表述：对于单向连通的有向图D_0=<V_0,E_0>，若有w\in V_0\ \wedge\ d_{D_0}^-(w)=0，设V_1=V_0-\{w\}，则D_1=D_0[V_1]必然是单向连通的

证明：

对\forall u,v\in V_1，有u,v\in V_0，并且由于D_0单向连通，所以一定存在从u到v的通路\Gamma(u,v)，且通路中一定没有w。因为如果有的话就说明有边能到w，这与d_{D_0}^-(w)=0矛盾。正因为\Gamma(u,v)中没有w，所以\Gamma(u,v)在D_1中也一定是存在的

因此D_1是单向连通的

引理<7>证明

引理<7>描述：

对于一张一般的单向连通有向图D=<V,E>

设V'=V/\leftrightarrow（也就是V'是V关于“相互可达”关系的商集）

设E'=\{<V_u,V_v>\ |\ V_u\in V'\ \wedge\ V_v\in V'\ \wedge\ (\ \exists u,v(<u,v>\in E\ \wedge\ u\in V_u\ \wedge\ v\in V_v)\ )\}

则图D'=<V',E'>一定是单向连通的DAG

证明：

首先证明D'是无环的，也就是是一张DAG

假设D'有环，也就是\exists V_u,V_v\in V',V_u\leftrightarrow V_v，那么在D中必然存在u\in V_u,v\in V_v，使u\leftrightarrow v，也就是在D中V_u和V_v中有点可以互相到达，这必然导致V_u与V_v中任何一对点都是互相可达的，这与V_u,V_v\in V/\leftrightarrow矛盾。所以D'一定是有环的

再证明D'是单向连通的

在D_0中一定有边<w_k,w_{k+1}>，因为w_{k+1}是D_{k+1}中入度为0的点，而在D_{k}中这个点入度并不为0，也就是删去w_k导致了w_{k+1}的入度变成0，也就是在D_{k}中有边<w_k,w_{k+1}>，因此在D_0中有边<w_k,w_{k+1}>

这实际上就是拓扑排序的过程，只不过由于单向连通DAG只有一个入度为0的点，所以每一次都只会排出一个点

排出的点按顺序构成的\Gamma=w_0w_1\cdots w_{|V_{0}|-1}就是要求的通路

对于一般图情况的构造

也就是证明：对于 D=<V,E>，D是单向连通图 可以推得 D中存在经过每个顶点至少一次的通路 （复述下，在最开始就说了，不考虑D中的自环和平行边）

搬一下引理<7>：

对于一张一般的单向连通有向图D=<V,E>

设V'=V/\leftrightarrow（也就是V'是V关于“相互可达”关系的商集）

设E'=\{<V_u,V_v>\ |\ V_u\in V'\ \wedge\ V_v\in V'\ \wedge\ (\ \exists u,v(<u,v>\in E\ \wedge\ u\in V_u\ \wedge\ v\in V_v)\ )\}

则图D'=<V',E'>一定是单向连通的DAG

还需要补充很重要的一点：

补充：对于\forall V_u\in V'，由定义其内部的点在D中必然是相互可达的，并且存在一个回路，其起点和终点均为\forall u\in V_{u}，并且经过V_u中所有点（即强连通图的判定定理“对于有向图D=<V,E>，D是强连通图 当且仅当 D中存在经过每个顶点至少一次的回路”），我们将这个回路写成\Gamma'_{V_u}(u)

对于任何一张有向图D=<V,E>：

1. 通过引理<7>的方法求出D'=<V',E'>，然后根据DAG情况的构造得到\Gamma_W=W_0W_1\cdots W_{|V'|-1}

2. 我们从W_k中取两点x_k,y_k（允许x_k=y_k），由定义，无论怎么取，x_k\leftrightarrow y_k，我们记x_k到y_k的通路为\Gamma (x_k,y_k)

3. 因为<W_k,W_{k+1}>\in E'\ \Leftrightarrow\ \exists u\in W_k,v\in W_{k+1},u\to v（根据引理<7>里面的定义可知），我们记u\to v的通路为\Gamma_D(u,v)

于是就可以构造出通路了\Gamma =\Gamma'_{W_0}(x_0)\Gamma(x_0,y_0)\Gamma_D (y_0,x_1)\ \Gamma'_{W_1}(x_1)\Gamma(x_1,y_1)\Gamma_D (y_1,x_2)\ \cdots

其中\Gamma'_{W_k}(x_k)的存在性由前面的“补充”得到，\Gamma(x_{k},y_{k})由"2."得到，\Gamma_D(y_k,x_{k+1})的存在性由“3.”得到

这个通路可以看作是：“遍历强连通分量内点，在强连通分量内找到前往下一个强连通分量的出口，从出口到下一个强连通分量”的过程
